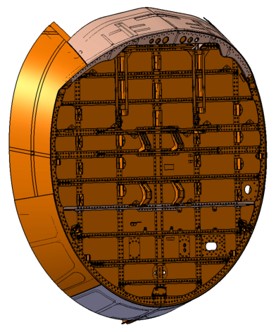

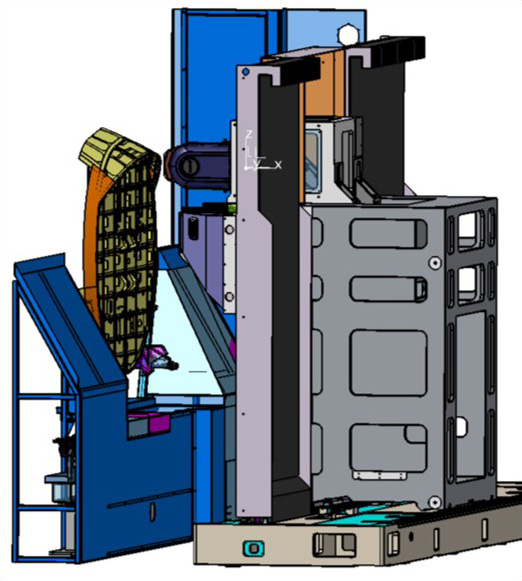

FAO Programmation sur machine spéciale

Le challenge :
Usiner sur avion avec machine spéciale

La matière :
Géométrie machine particulière Palpage et usinage avec accès très limités

Les risques
Rebut, dérive du planning

Le résultat
Développement de la partie FAO Assistance pour la création du post processeur avec CIMPA

FAO Programmation sur machine spéciale FAO Programmation sur machine spéciale

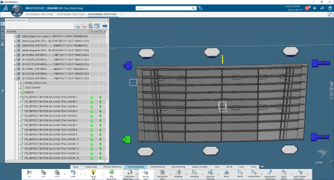

CFAO panneaux plancher aluminium

Le challenge :
Industrialiser la pièce sur machine 5axes en 4 posages sur 3Dx, Conception outillage, programmation et réalisation de l’outillage à dépression.

La matière : Aluminium
débit: 2500kg / 2850×1450×220, Pièce finie: 100kg

Les risques
Déformations de la pièce, Dérive planning

Le résultat
16 semaines de programmation, industrialisation validée

CFAO panneaux plancher aluminium CFAO panneaux plancher aluminium

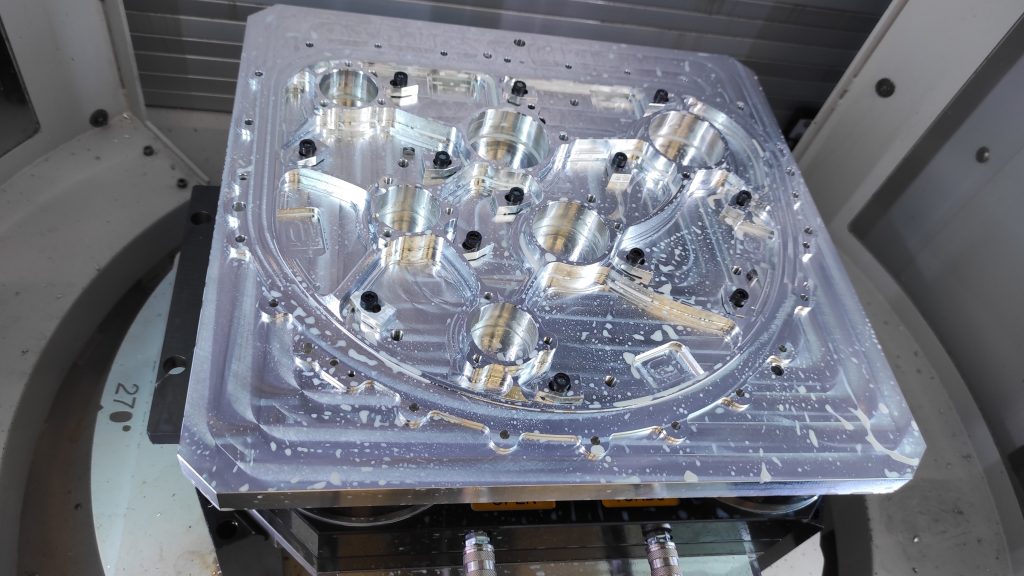

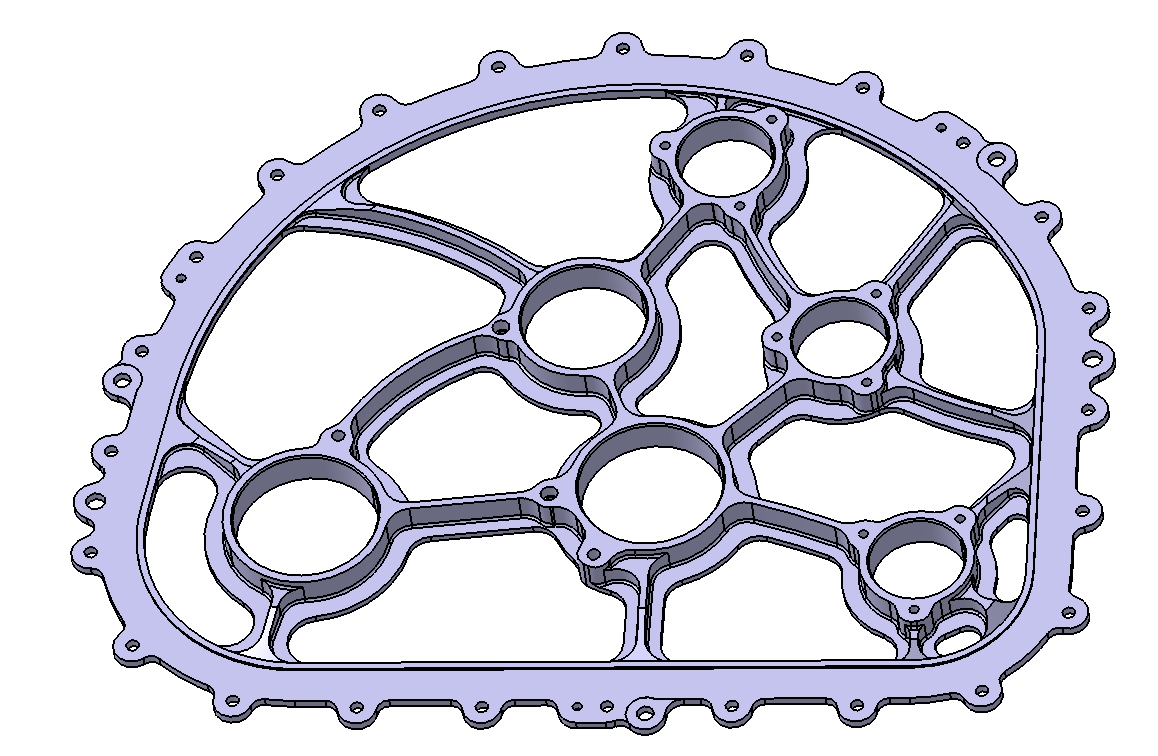

CFAO Couvercle alu

Le challenge :
Industrialiser la pièce sur Makino A61NX5E Définir la stratégie d’usinage, concevoir les outillages, définir les outils coupants.

La matière : Alu 2024
Débit= 425×355×20 (8.2kg) - Pièce finie= 0.8kg

Les risques
Déformation pièce

Le résultat
Industrialisation validée

CFAO Couvercle alu CFAO Couvercle alu

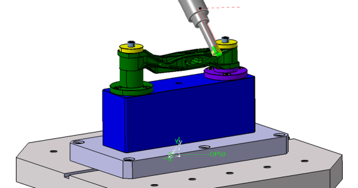

CFAO Usinage Alu

Le challenge :
Industrialiser la pièce sur une machine 5axes

La matière : Aluminium
Pièce finie 300×70×50. 2 posages : 1 sur étau et 1 sur outillage

Les risques
Dérive du planning, Rebut

Le résultat
Industrialisation validée

CFAO Usinage Alu CFAO Usinage Alu

CFAO Usinage en étau

Le challenge :
Industrialiser la pièce sur une machine 5axes en 1 seul posage

La matière : Aluminium
Stratégie définie suivant les règles clients, 1 pièce parmi les 50 références traitées, Pièce finie 350×190×40 épaisseur finie 2.5

Les risques
Risque de vibrations en usinage et de déformation de la pièce : stratégie ébauche / finition par niveau

Le résultat
Industrialisation validée dès le premier usinage

CFAO Usinage en étau CFAO Usinage en étau

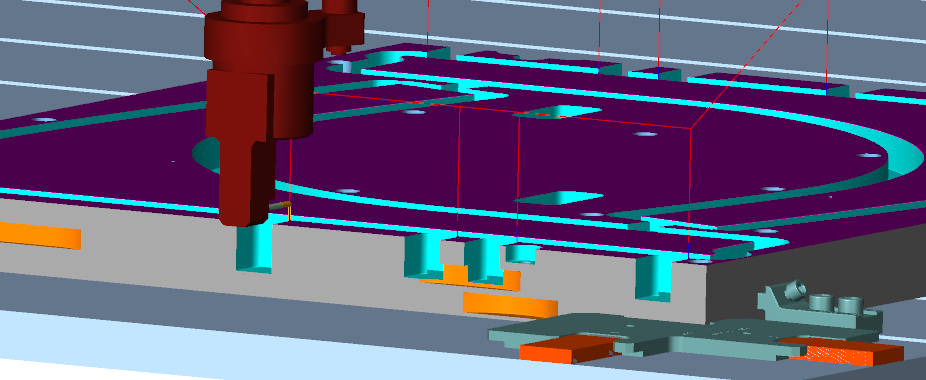

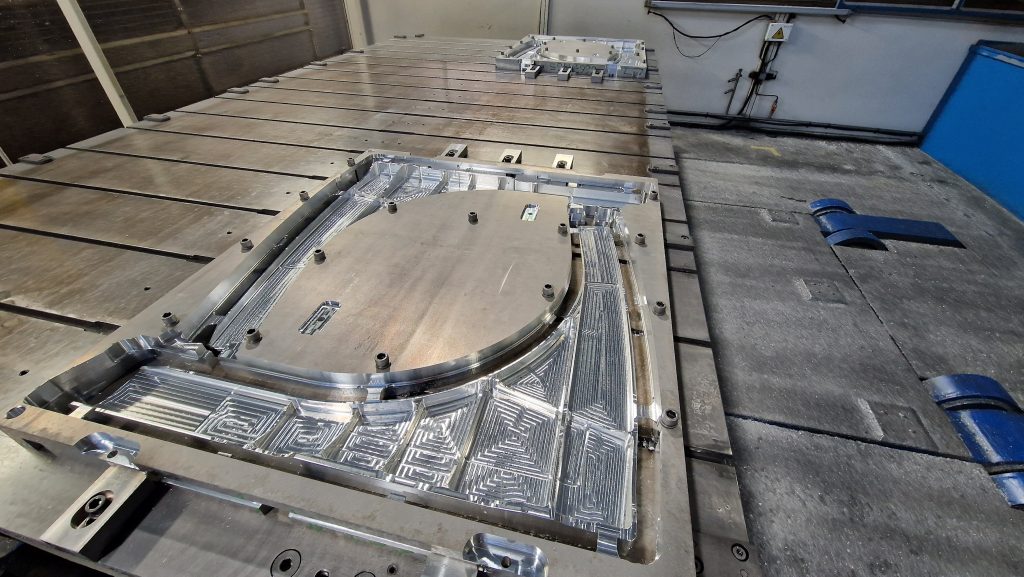

FAO Bommerang

Le challenge :
Industrialiser une série de 12 pièces sur Aeromill 5axes en panoplie.

La matière : Alu
Débit= 1090×940×65 (185kg) - Pièce finie= 1.5kg

Les risques
Rebut pièce Dérive planning

Le résultat
Industrialisation validée

FAO Bommerang FAO Bommerang

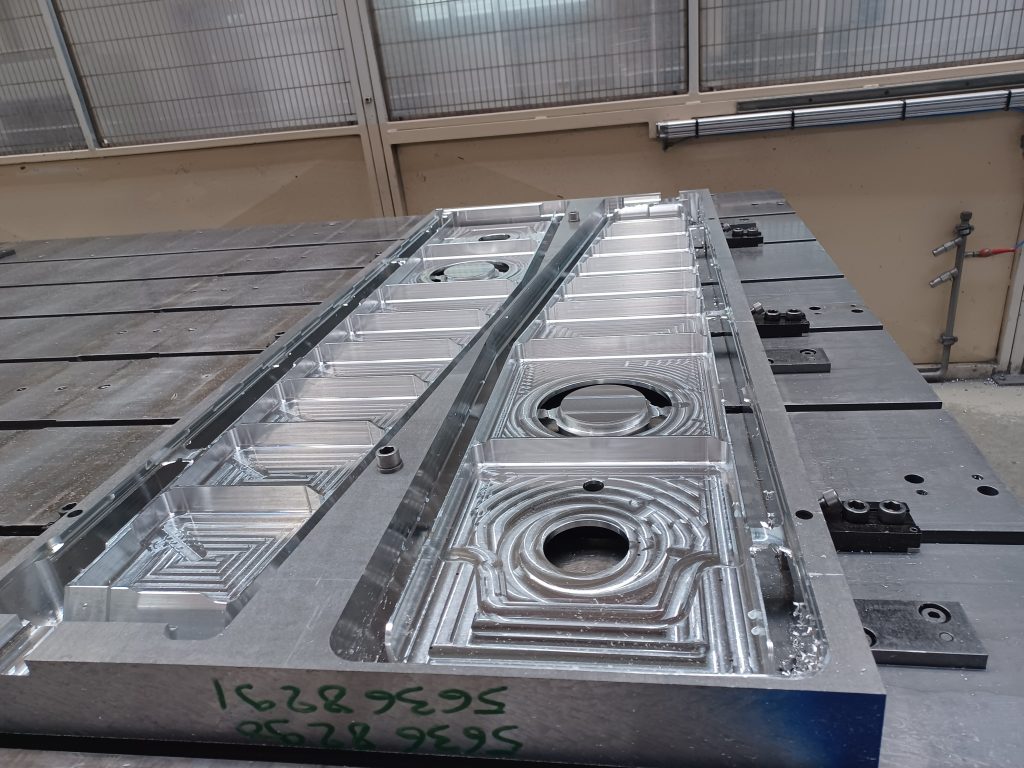

CFAO Pied de cadre aluminium

Le challenge :
Industrialisation d’une famille de pièces alu en panoplie sur rehausse sur UGV, Lot de 10 références + 10 références symétriques

La matière : Aluminium
Débit 1745×570×115=310kg, Pièce finie: 9kg

Les risques
Rebut pièce, Dérive planning

Le résultat
Industrialisations validées

CFAO Pied de cadre aluminium CFAO Pied de cadre aluminium

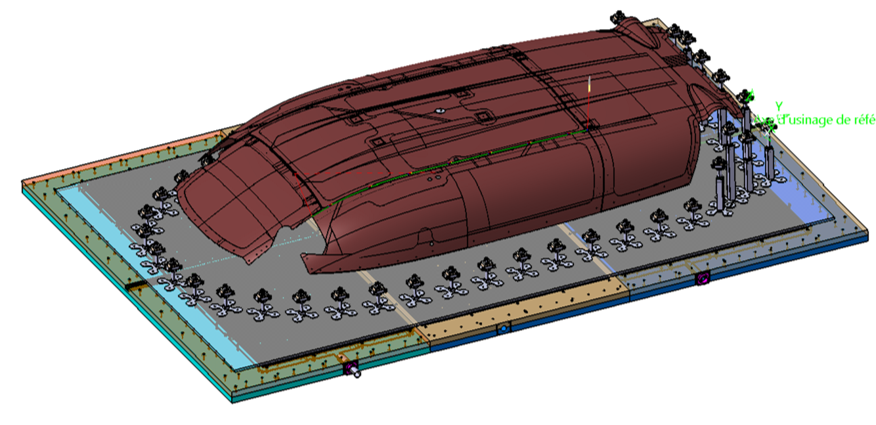

CFAO Composite

Le challenge :
Industrialiser un proto démonstrateur

La matière : Carbone
Pièce finie : 3200×1800×350

Les risques
Dérive du planning Rebut pièce

Le résultat
Proto validé dans les temps

CFAO Composite CFAO Composite

CFAO matériaux durs

Le challenge :
Industrialisation du démonstrateur et des programmes pièce en série

La matière : taillé masse puis titane matricé
1850×950×260

Les risques
Risque rebut important: type de pièce jamais réalisée sur le site, risque planning important

Le résultat
Programmation et assistance au pied de la machine, Définition de la stratégie outils coupants, puis reprise en optimisation, Industrialisation validée pour la série

CFAO matériaux durs CFAO matériaux durs

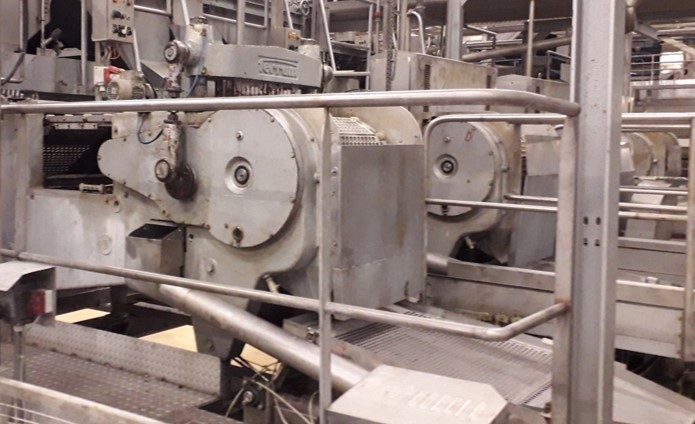

CAO Reverse Engineering

Le challenge :
Reconcevoir le modèle 3D d’une dénoyauteuse de 1950. 250 pièces à modéliser pour de la rechange et assembler

Les risques
Reconception dans l’environnement de l’usine. Accès difficile dans certaines zones.

Le résultat
Modèle 3D complet, environ 250 éléments. Déménagement et mise au norme possible pour la nouvelle implantation

CAO Reverse Engineering CAO Reverse Engineering

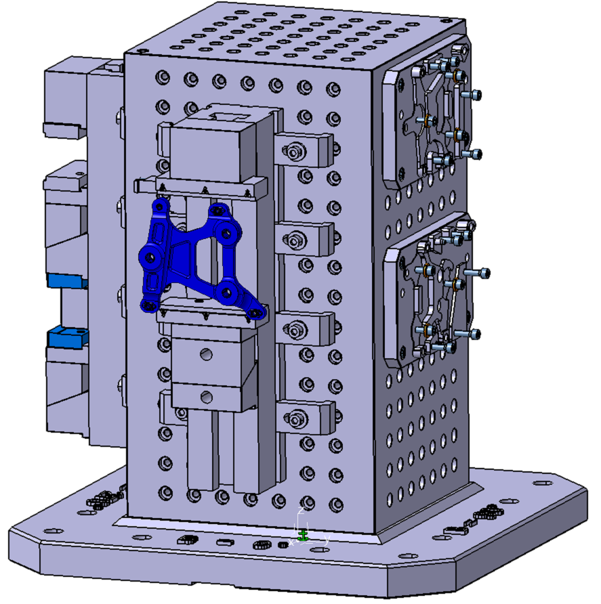

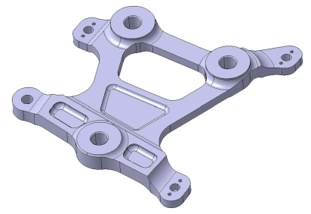

CFAO Ferrure Titane

Le challenge :
Industrialiser un lot de petites pièces titane

La matière : Titane
Pièce finie 180×180×60, 2 posages : 1 sur étau et 1 sur outillage

Les risques
Dérive du planning, Rebut

Le résultat
Industrialisation validée

CFAO Ferrure Titane CFAO Ferrure Titane

CFAO grande dimension CATIA

Le challenge :
Industrialiser la pièce avec la meilleure stratégie, Outils et machine hors normes.

La matière : Aluminium
2695×2030×878, usinage des pièces simples puis assemblage par soudage. Nombre de posages: 4 par pièces simples+ plusieurs en assemblé. 1000 perçages, 25 types de perçages.

Les risques
Dérive du planning, Rebut pièce

Le résultat
Première pièce bonne dans les temps.

CFAO grande dimension CATIA CFAO grande dimension CATIA

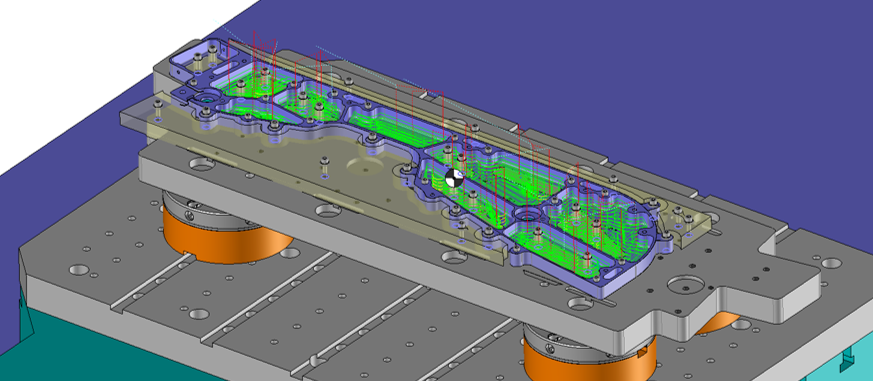

CFAO Usinage alu Topsolid

Le challenge :
Industrialiser en urgence et à distance un lot de 8 références. Conception des outillages, Prog des outillages et des pièces en 2 posages.

La matière : Aluminium
Tôle épaisseur 25

Les risques
Compréhension besoins client, Rebut pièce, Dérive planning

Le résultat
Délais CFAO respectés, Délais usinage respectés, Client satisfait

CFAO Usinage alu Topsolid CFAO Usinage alu Topsolid

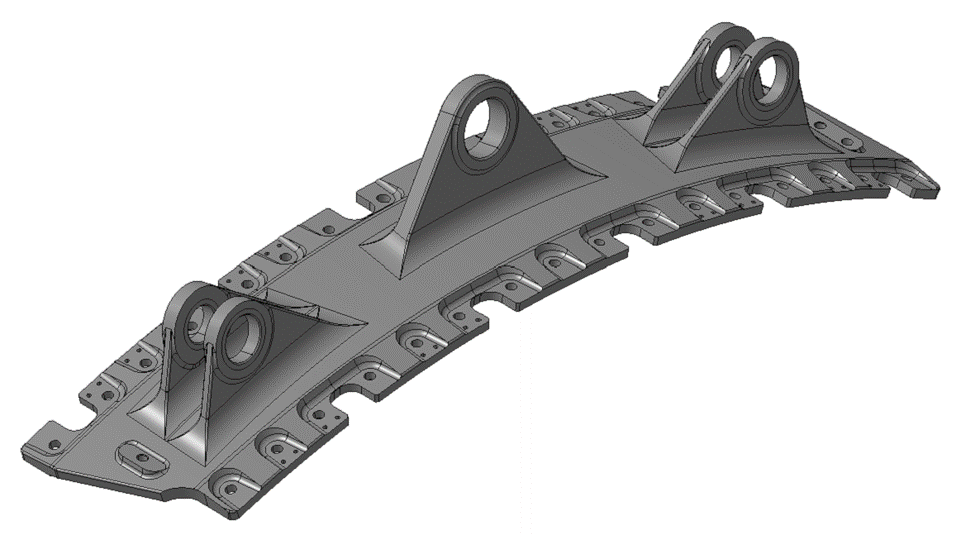

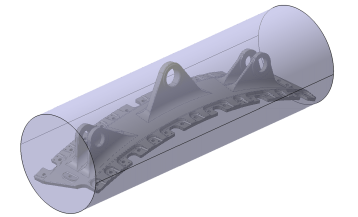

CFAO Matériaux durs Yoke

Le challenge :
Industrialiser une pré-série de 10 pièces sans rebut. Définition de la stratégie, des outillages. Choix des outils coupants avec le carburier.

La matière : Titane
Débit Ø250×810 (190kg) ,Pièce finie : 8kg

Les risques
Dérive du planning ,Rebut pièce

Le résultat
La pièce finie fait 5% du poids du débit. Réalisation de 10 pièces bonnes dans les temps. 550h de CFAO.

CFAO Matériaux durs Yoke CFAO Matériaux durs Yoke

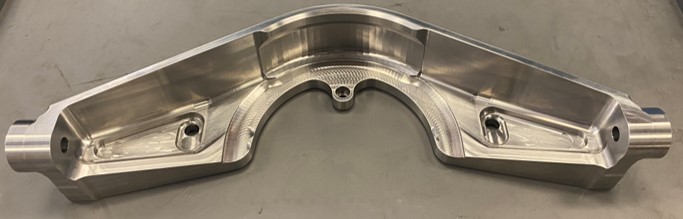

CFAO Proto inox

Le challenge :
Industrialiser la pièce proto sur MCM Tank 1300 5axes Définir la stratégie d’usinage, concevoir les outillages et définir les outils coupants.

La matière : Inox 17.4 PH
Débit Ø140×410= 40kg - Pièce finie= 1.5kg

Les risques
Dérive du planning et déformation de la pièce.

Le résultat
Industrialisation validée

CFAO Proto inox CFAO Proto inox

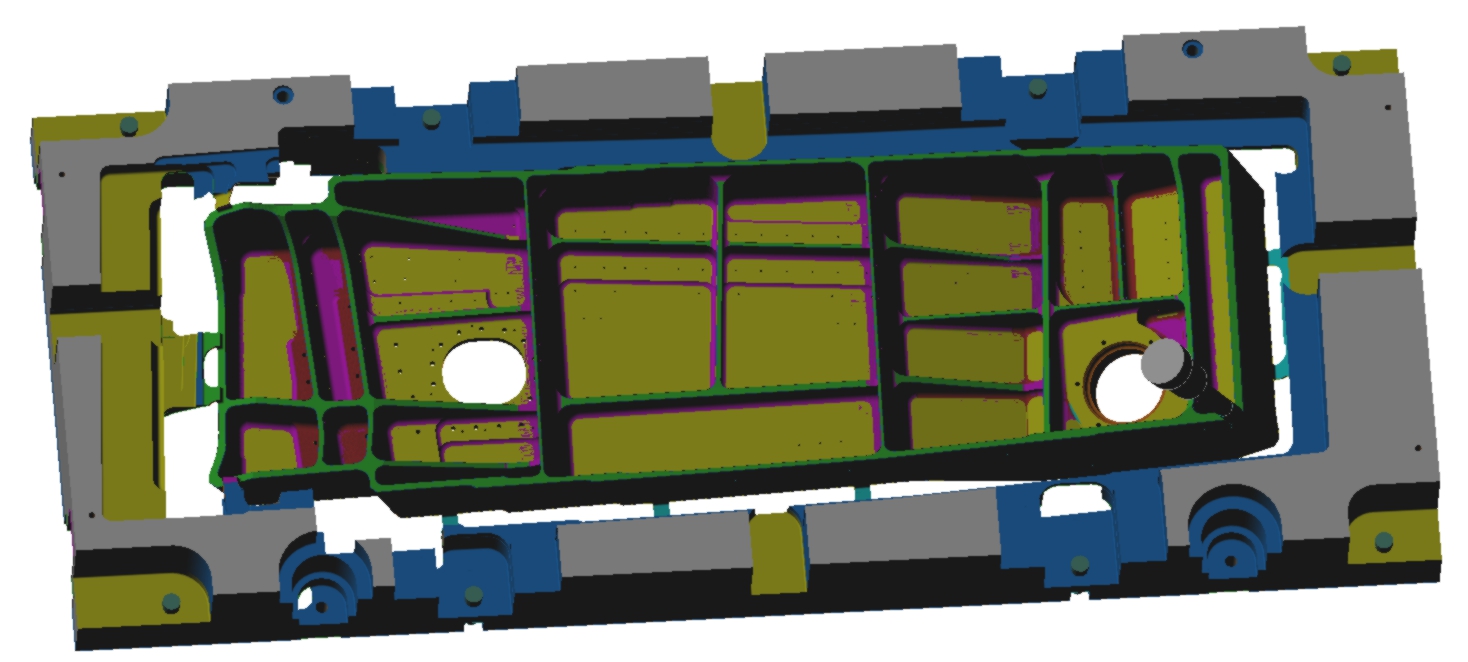

FAO NERVURE AERO

Le challenge :
Optimiser la programmation OP3 sur Aerostar2 - Délai très court

La matière : Alu 2024:1800×750×150

Les risques
Dérive planning - Dérive temps usinage

Le résultat
FAO livrée dans les temps - Temps d’usinage respecté

FAO NERVURE AERO FAO NERVURE AERO

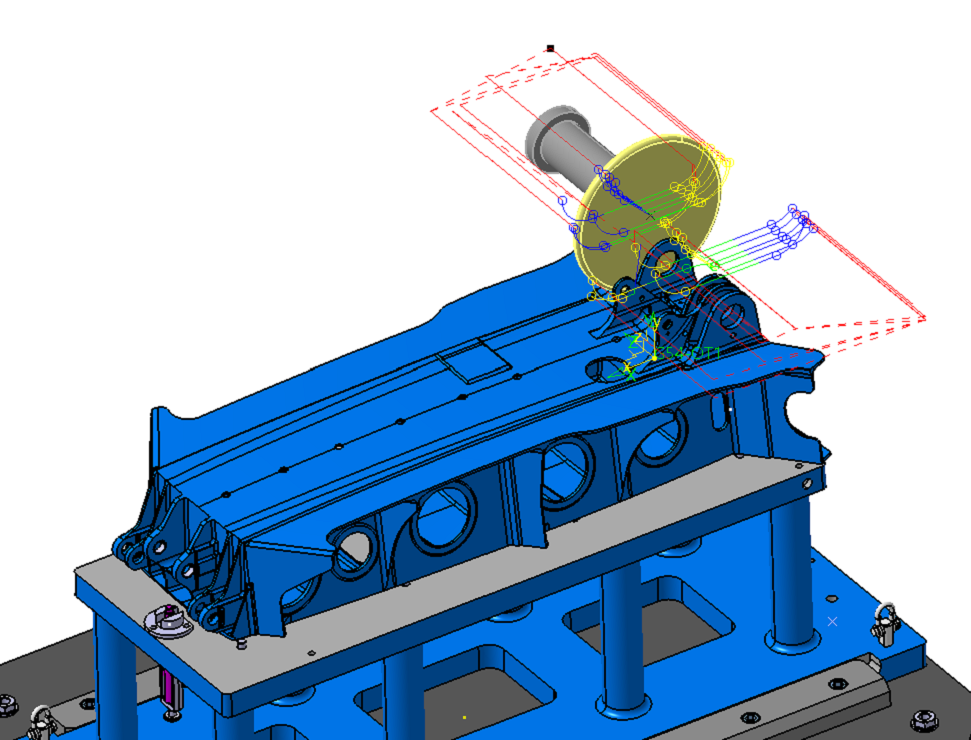

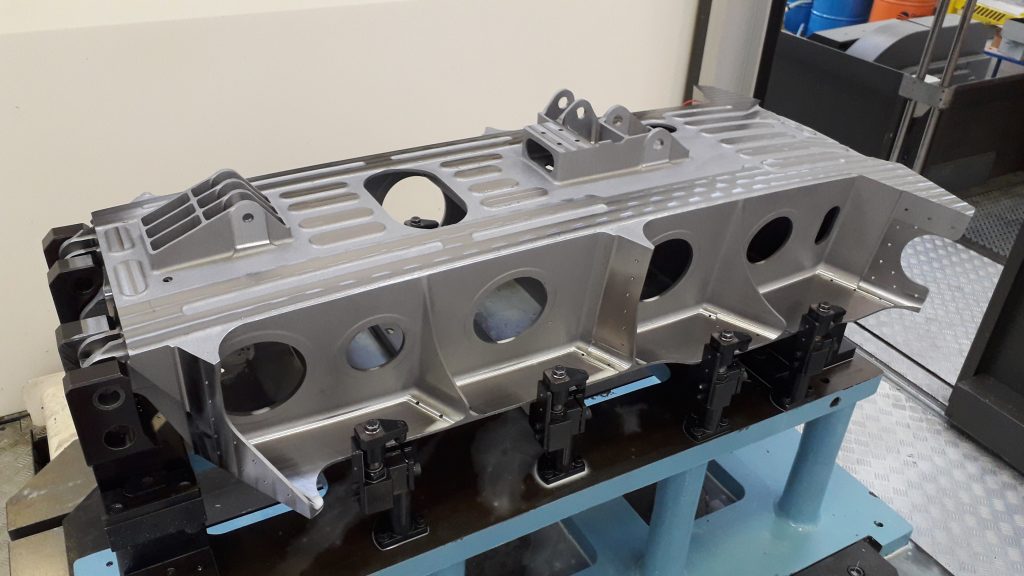

CFAO Matériaux durs

Le challenge :
Industrialiser la pièce sur une machine 5axes, Définir la stratégie outils coupants.

La matière : Titane moulé
Pièce finie 900×520×300

Les risques
Dérive du planning, Rupture d’appro de la ligne d’assemblage

Le résultat
Industrialisation validée dans les temps

CFAO Matériaux durs CFAO Matériaux durs

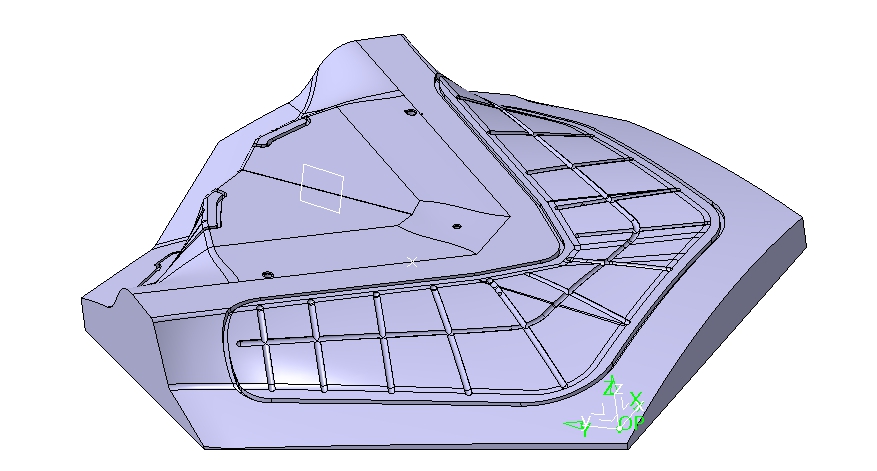

CFAO Conception outillage et prog composite

Le challenge :
Concevoir l’outillage à dépression Réaliser la programmation des 3 pièces

La matière : Panneau moulé composite

Les risques
Rebut pièce

Le résultat
Industrialisation validée

CFAO Conception outillage et prog composite CFAO Conception outillage et prog composite

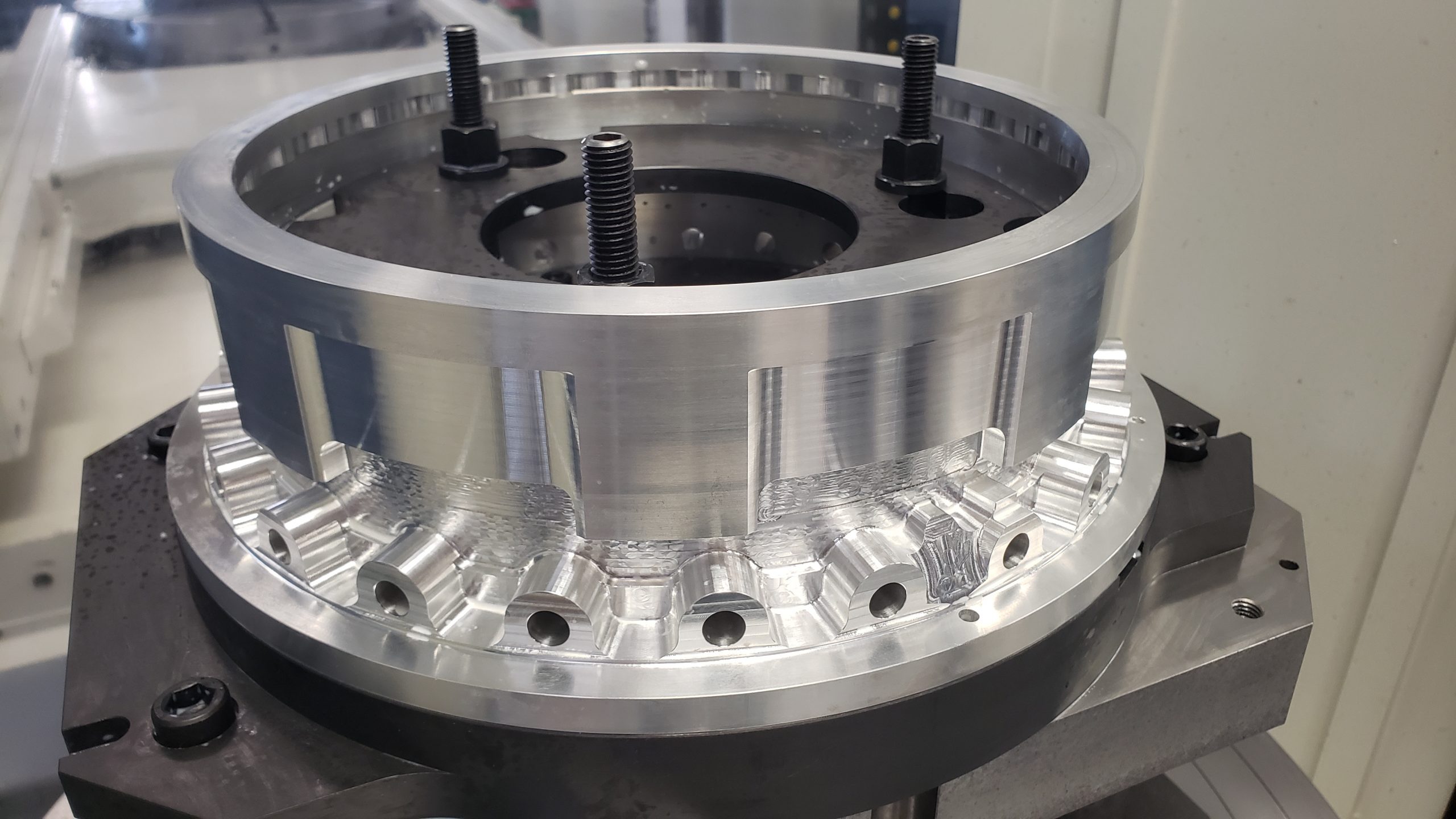

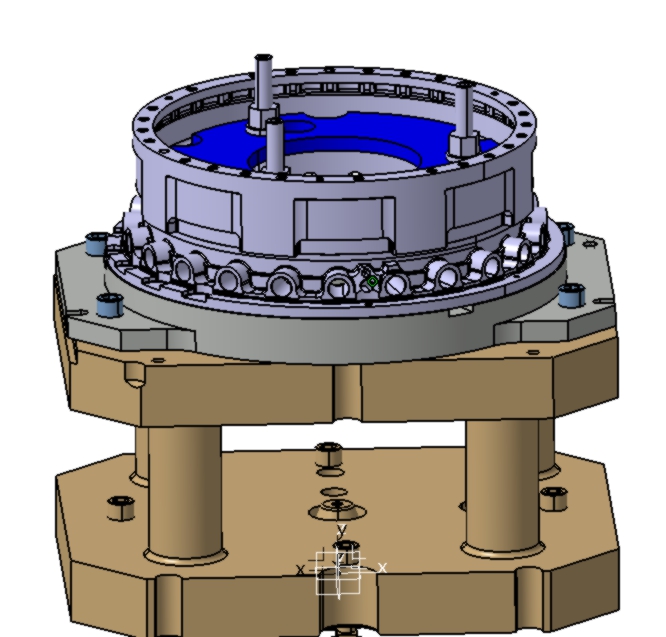

CFAO Carter Alu

Le challenge :
Industrialiser la pièce sur MCM Tank 1300 5axes - Définir la stratégie d’usinage, concevoir l’outillage multi-posage, définir les outils coupants.

La matière : Alu
débit Ø320×95= 5.5kg - Pièce finie= 1.5kg

Les risques
Déformation de la pièce

Le résultat
Industrialisation validée

CFAO Carter Alu CFAO Carter Alu

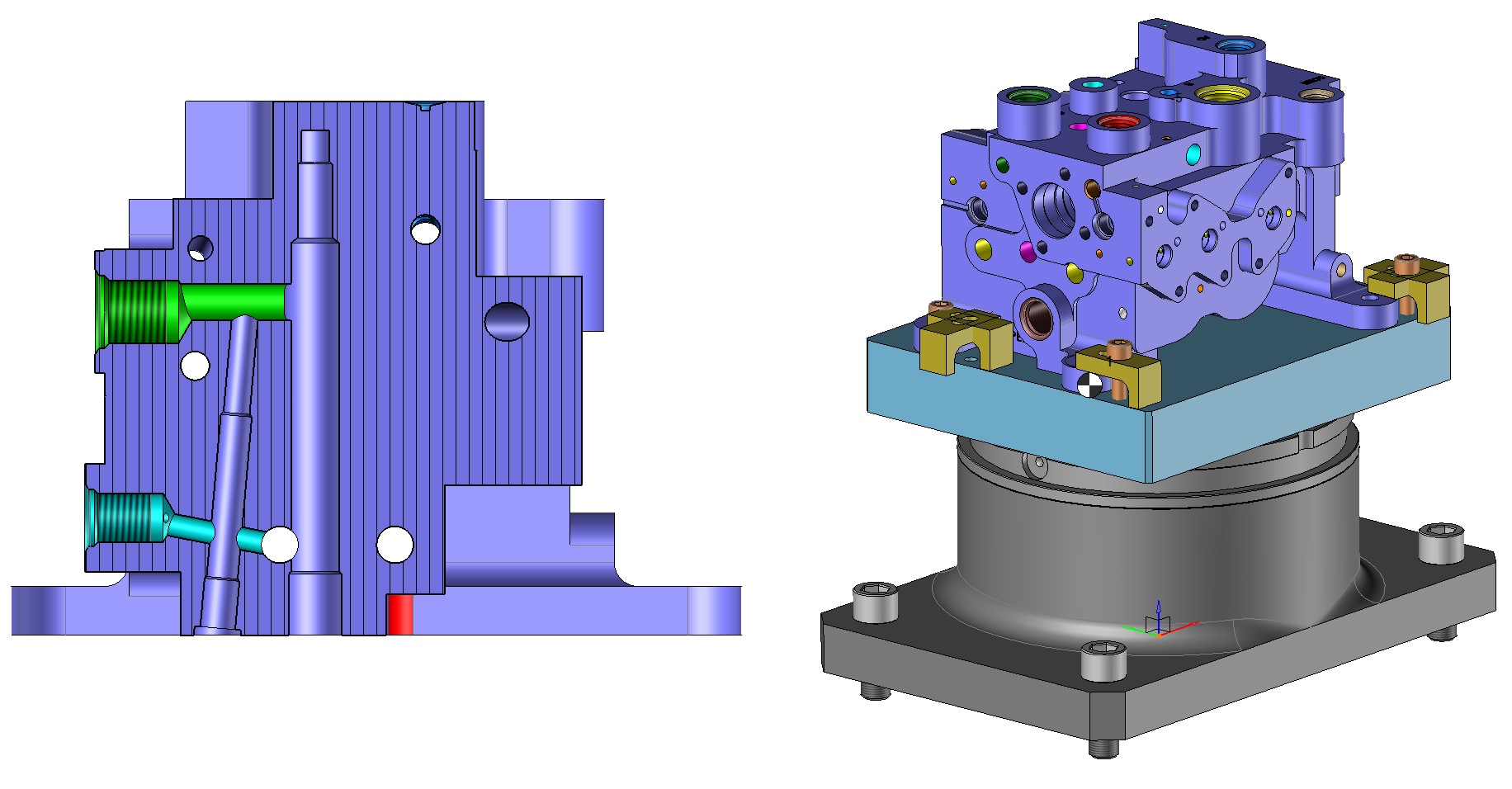

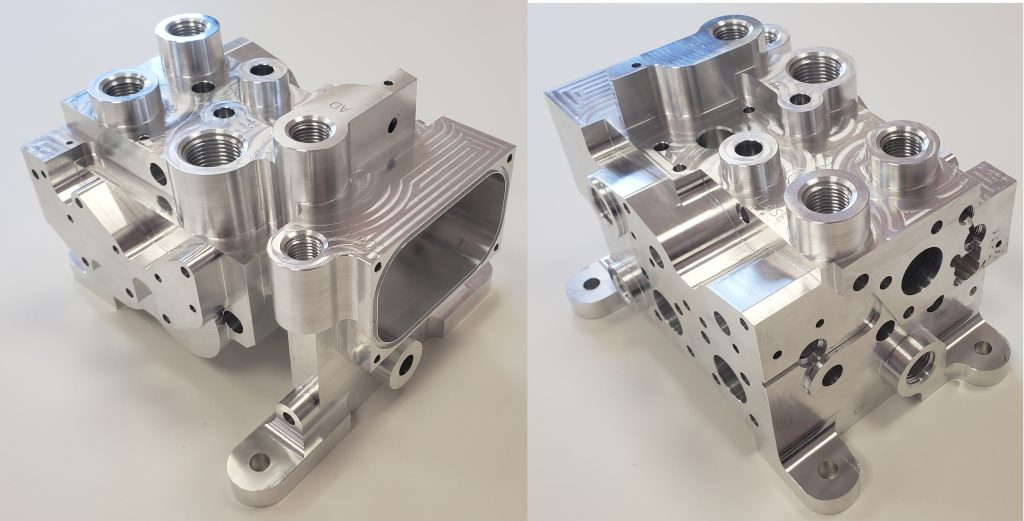

FAO Boitier hydraulique

Le challenge :
Industrialiser la pièce sur DMU 50 EVO. Définir la stratégie d’usinage : fraisage et perçage. Définir les outils coupants avec les carburiers

La matière : Alu 7175
Débit= 180×160×120 (9kg) - Pièce finie= 2.3kg

Les risques
Perçages longs sécants : Casse outil.

Le résultat
Industrialisation validée

FAO Boitier hydraulique FAO Boitier hydraulique

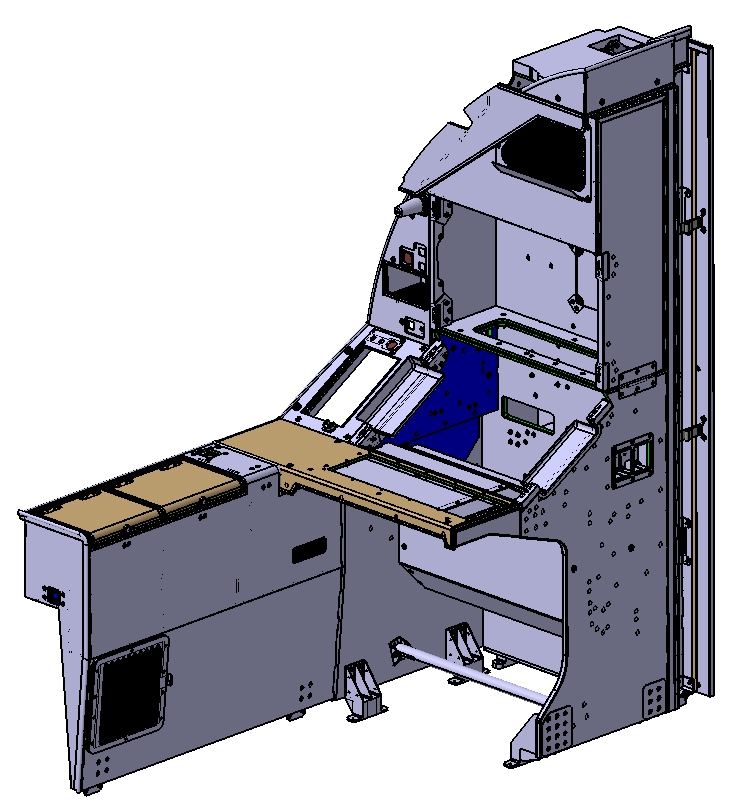

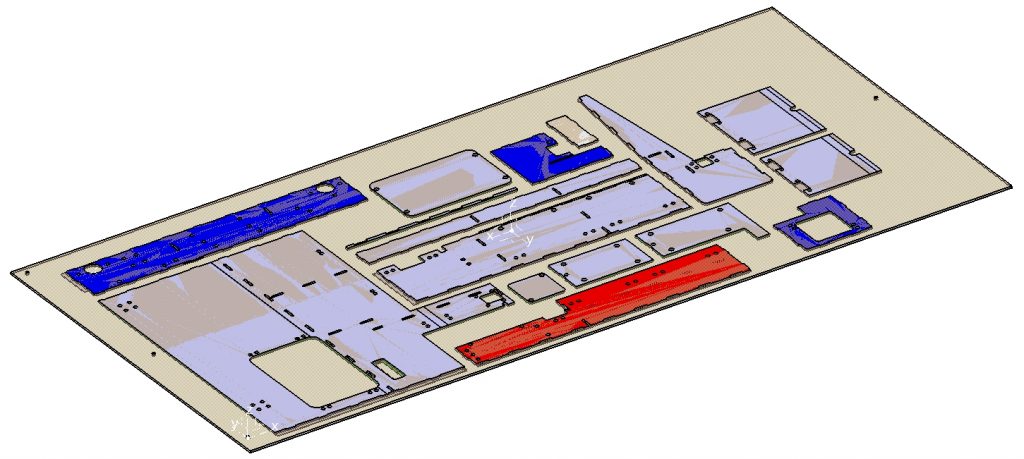

FAO Composite meuble cabine

Le challenge :
Débiter chaque meuble en intégrant la stratégie client

La matière : Composite
Panneau sandwich nida

Les risques
Rebut plaque Dérive planning

Le résultat
Industrialisation validée

FAO Composite meuble cabine FAO Composite meuble cabine

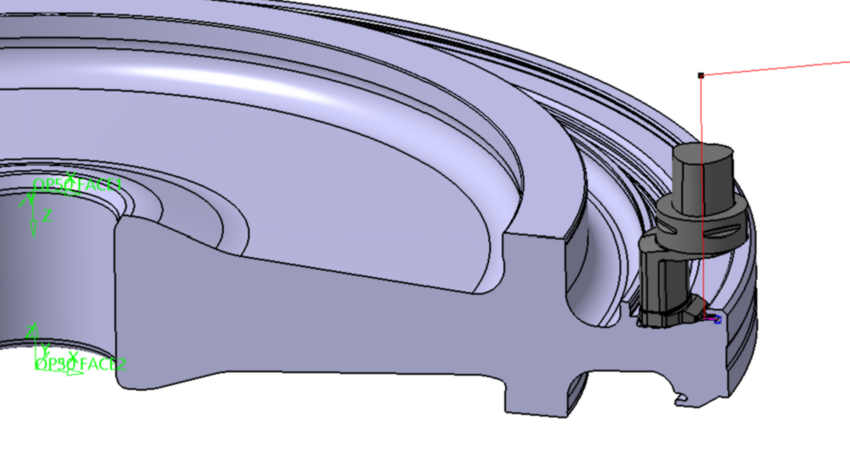

CFAO Tournage

Le challenge :
Industrialiser la pièce sur un tour fraiseur vertical bi-broche

La matière : Inconel
Débit Ø1150×150 (1120kg), Pièce finie : 820kg

Les risques
Rebut pièce - valeur matière importante, Tolérances serrées

Le résultat
Livraison industrialisation, accompagnement lors de la mise en route machine: Postprocesseur et stratégie d'usinage synchronisés. Industrialisation d’une série de plusieurs pièces suivant la stratégie définie.

CFAO Tournage CFAO Tournage
